7KF/ 7KFH 45/90度手动锲/球/金带键合机，操纵杆X-Y-Z 轴方向移动, 7″触摸式显示屏
产品详情

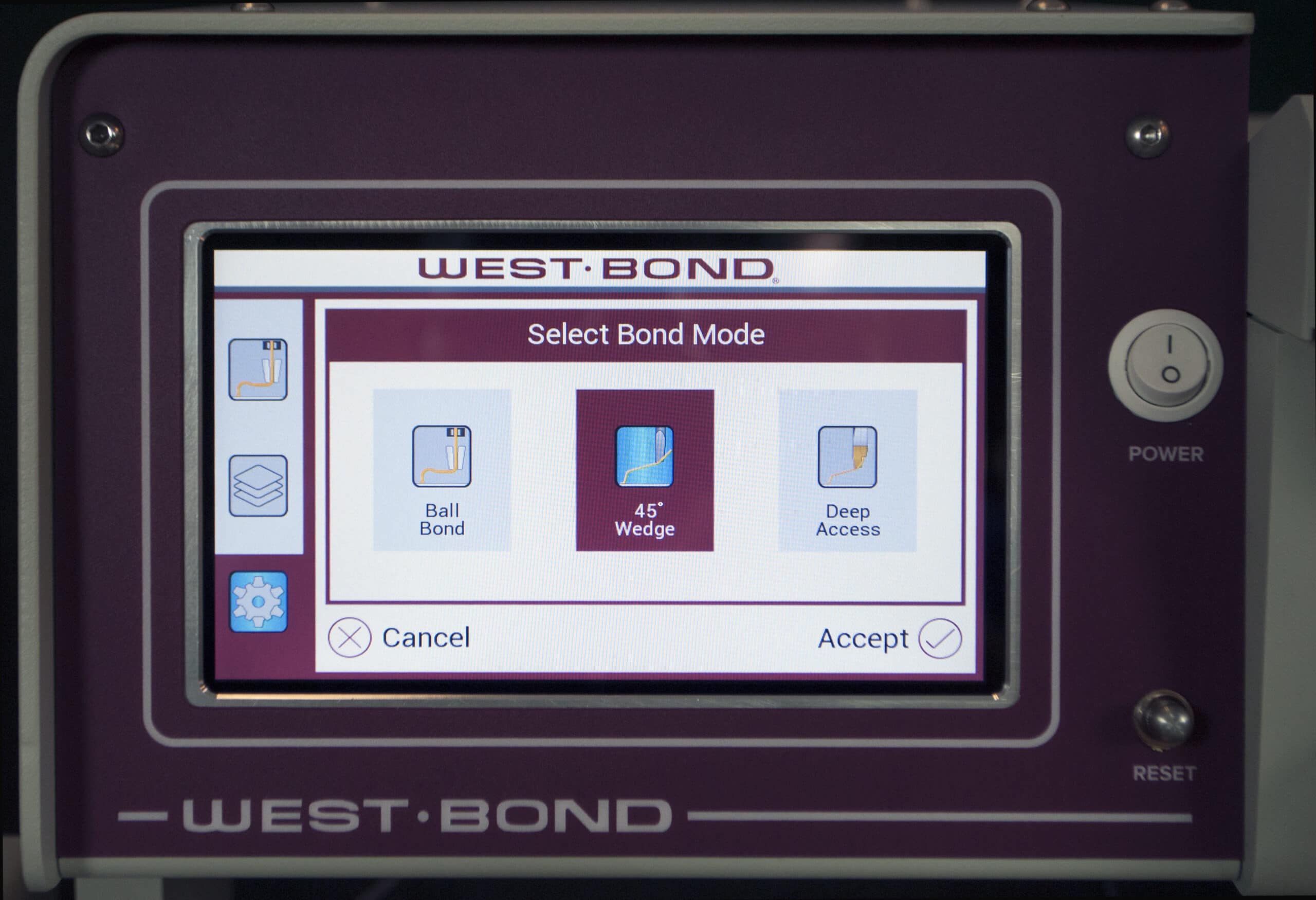

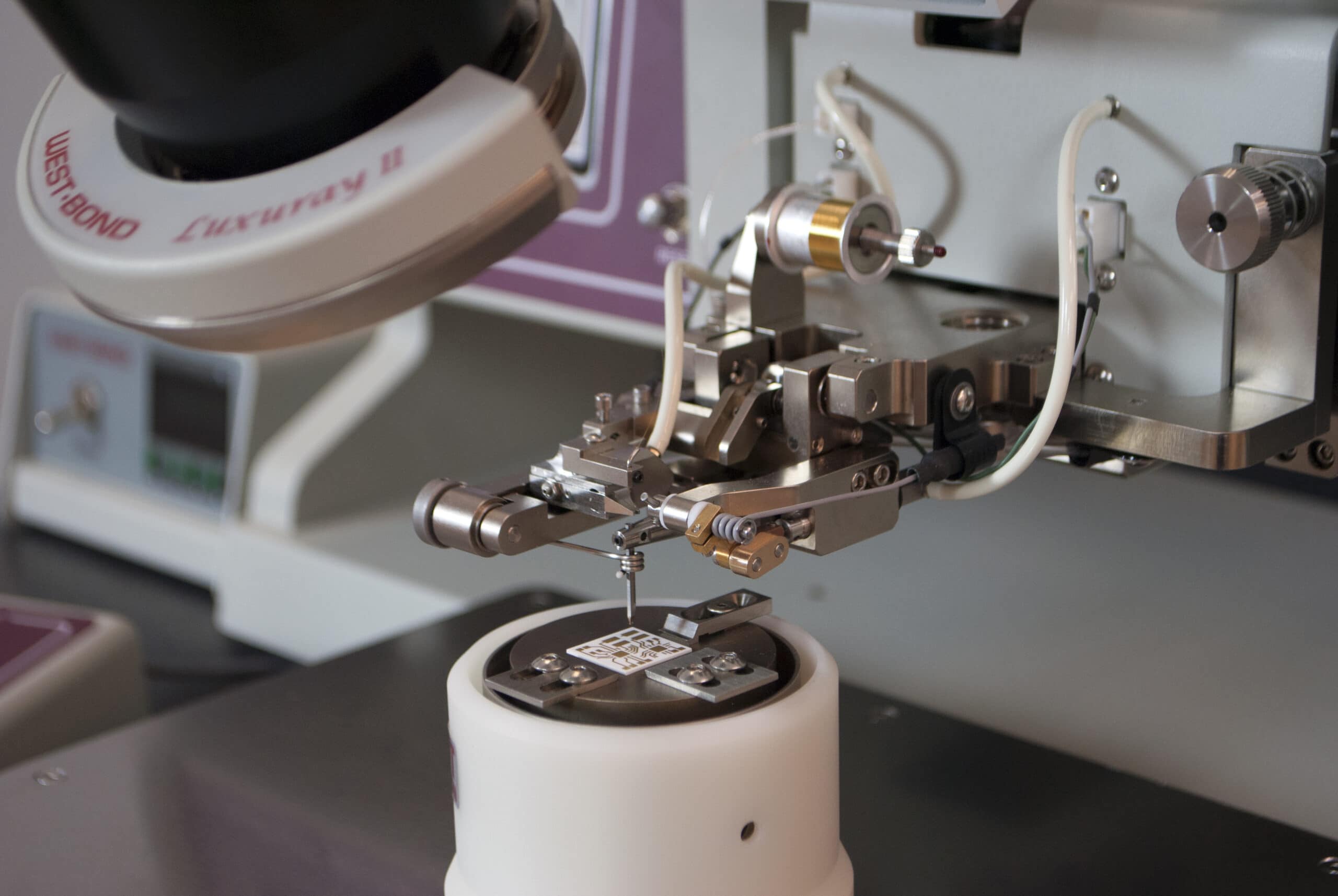

7KF系列模型是具有静电保护的三向转换线缆键合机，采用门式结构，配备独特的West-Bond三轴微操作器，整个机构位于工作平面上方，具有宽敞的空间以适应不同尺寸和风格的工作包装。交叉滚子轴承引导X、Y和Z轴在直角方向上移动，信号时独立的气动制动可显著帮助实现超声波键合时的一致操作控制。双重平衡臂和工具支架分别平衡摆杆臂和工具支持，并由可调节弹簧补偿不同的工具组件。键合工具由操作员手动引导使用手眼参考来键合目标和升降。 7KF增加了可编程力量（15-120克），对于球键合，提供了一级和二级球大小。辐射式工具加热现在具有可编程缓冲区设置。通过更换夹具组件、键合工具和软件提供的线路路径，简单地切换键合模式，可以快速转换传统45度线路进给、深度访问线路或带状线路、球键合、绝缘线和单点标签/引线键合。所有编程的键合变量以及每个键合模式的机器设置都保存在机器内存中。 编程和界面： 使用我们的7英寸LCD电容触摸屏，可编程所有机器配置常数和键合设置。每种操作模式下，机器可以为30个设备分别设置缓冲区进行编程。每个缓冲区最多可具有21个缝合键，每个键可单独设置超声波功率、时间、力度和环路升降控制数据。在键合过程中，所有编程数值都会显示。在“home”状态下，启用各种选项。 该系列模型的定义： 7KF低频（63kHz）楔楔和球楔键合机带有标准-79可调高度工作平台。
技术规格
- 机械 超声波: 频率、 时间 、功率： 63 kHz 110kHz 可选，
- 可编程，最多999毫秒
- 低功率:2.5瓦; 高功率4瓦;
- 可编程 焊接力: 可编程运动控制：15-120克 球形成:
- EFO 电源：可将主副球大小编程到特定的缓冲区，用于BBOS和BSOB。
- 焊接工具: 直径 长度 1/16英寸 0.625英寸毛细管，0.750英寸45度和90度楔形（7KE系列模型） 0.750英寸毛细管，0.828英寸45度和90度楔形
- 工具加热: 可编程辐射式加热器 线夹: 动作 调整 空气开放/弹簧关闭 X/Y/Z位置；
- 线夹力（通过弹簧更换）；
- 开口间隙 焊丝: 尺寸 卷轴 Au/Al：0.7到3毫米 带状物：0.5×2到1×10毫米 Au球焊接：0.7至2毫米 Cu球焊接：0.7至1.5毫米 （需要特殊的线夹组件，用于大于2毫米或带材的线径）
- 1/2英寸直径标准，2英寸可选 X/Y/Z操纵器:
- X轴 Y轴 Z轴 Z编码器 刹车 平衡 线性运动；8:1减速；0.625英寸行程 线性运动；8:1减速；0.625英寸行程 线性运动；5:1减速；0.688英寸行程 0.0004英寸分辨率 X、Y和Z轴 平衡器和弹簧；
- 工作高度: 标准5.00英寸以上工作平台，实际工作高度随不同的工具配置和工作台组合而变化.
电子软件和硬件
工艺控制
内存:
数据输入:
Cortex M7微控制器
2MB固态RAM / 2GBµSD卡用于缓冲区设置
7英寸LCD电容触摸屏
程序缓冲区: 可输入并选择一种导线类型的30个单独的键合设置缓冲区，以在键合过程中使用选择器开关。每种导线类型可以有大约21个针迹键合，每个键合都具有其自己的超声功率和时间设置。所有编程值在键合过程中显示。
显示屏: 7英寸LCD电容触摸屏
Z编码器: 在Z轴上安装了高分辨率光学编码器，以提供每个键合高度的位置测量，然后启动夹紧器重新关闭以控制导线环拱一致性。该编码器使得WestꞏBond独有的第二个功能成为可能。接触感应开关接触时，能够延迟超声波能量的启动以及轴制动器的设置，直到控制向下移动足够的距离以跟随键合期间的导线变形。
ESD保护
采用电镀镍对外露的工具组件和其他移动部件进行处理，这种处理方式具有导电性；并使用粉末涂层油漆对所有暴露的涂层进行处理，这种油漆具有可耗散性（1 – 10 MΩ），并与Edison克拉姆直接相连，以提供防止静电放电的保护。
所需服务
压缩空气: 50 psi，干燥的洁净空气
提供调节阀和压力表。连接通过1/4英寸的管道。
真空: 至少22 in/Hg。（如果配备真空夹紧工件夹持器，则需要）
电气: 50-60赫兹，单相，115 VAC或230 VAC，可自动选择。
重量和尺寸
未装箱重量: 70磅。
装箱重量: 155磅，带配件。
总体尺寸:
宽度: 24.2英寸
深度:26.2英寸
高度: 12.2英寸（不含显微镜）
